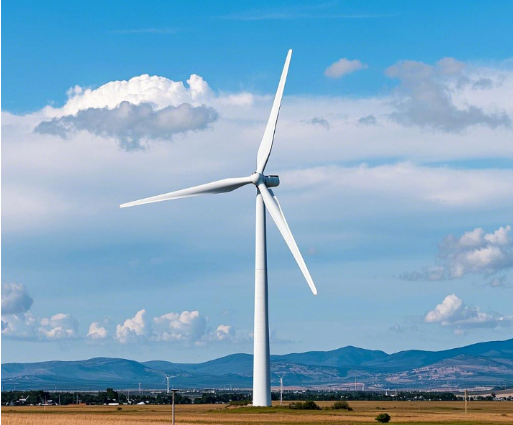

風力發電作為清潔能源的重要組成部分，在全球能源結構中所占比重日益增加。然而，由于風力發電機組通常高聳于空曠地帶，極易遭受雷擊，這對其安全穩定運行構成嚴重威脅。防雷檢測作為保障風力發電設備防雷性能的關鍵手段，明確其中的關鍵指標與操作要點至關重要，能有效降低雷擊風險，確保風力發電系統的可靠運行。
指標要求：接地電阻是衡量防雷系統有效性的重要指標。一般來說，風力發電機組的接地電阻應不大于 4Ω。在一些雷電活動頻繁或土壤電阻率較高的地區，可能要求更為嚴格，接地電阻需達到 1Ω 甚至更低。這是因為較低的接地電阻能夠確保雷電流快速有效地泄入大地，減少設備因雷擊產生的過電壓危害。
影響因素：土壤電阻率是影響接地電阻的關鍵因素。不同類型的土壤，如黏土、砂土、巖石等，其電阻率差異較大。此外，接地極的埋設深度、長度、數量以及接地極之間的連接方式也會對接地電阻產生影響。例如，接地極埋設過淺，會使接地電阻增大；接地極之間連接不可靠，會導致接觸電阻增加，進而影響整個接地系統的性能。
接閃器規格與材質：接閃器的規格和材質必須符合設計要求。常見的接閃器材質有銅、鋁合金等，其截面積應根據風機的高度、所處地區的雷電活動強度等因素確定。例如，對于高度較高的風力發電機組，接閃器的截面積需相應增大，以確保能夠承受更大的雷電流。同時，材質應具備良好的導電性和耐腐蝕性，以保證在長期使用過程中接閃器的性能穩定。
接閃器保護范圍：接閃器的保護范圍應覆蓋風機的關鍵部位，如葉片、機艙等。通過滾球法等專業方法計算接閃器的保護范圍，確保在該范圍內的設備能有效避免直接雷擊。若接閃器的保護范圍不足，風機的部分區域就可能暴露在雷擊風險之下，增加設備受損的可能性。
最大持續運行電壓（Uc）：SPD 的最大持續運行電壓應大于電路中可能出現的最大持續運行電壓，一般要留有一定的裕量。例如，在交流 220V 的電路中，SPD 的 Uc 值通常選擇 275V 或更高。如果 Uc 值選擇過小，SPD 可能會在正常工作電壓下誤動作，影響電路的正常運行；而 Uc 值過大，則可能無法有效保護設備免受雷擊過電壓的侵害。
標稱放電電流（In）：標稱放電電流是指 SPD 能夠承受多次 8/20μs 波形沖擊電流的能力。對于風力發電系統中的不同設備，應根據其重要性和可能遭受的雷擊電流大小選擇合適 In 值的 SPD。例如，對于風機的主控系統等關鍵設備，通常需要選擇 In 值較大的 SPD，以確保在雷擊時能夠有效泄放雷電流，保護設備安全。
殘壓（Up）：殘壓是指 SPD 在通過標稱放電電流時其兩端的電壓。殘壓越低，說明 SPD 對設備的保護效果越好。在選擇 SPD 時，要確保其殘壓低于被保護設備的耐壓水平，以防止雷擊過電壓通過 SPD 后仍對設備造成損壞。
資料收集與分析：在進行防雷檢測前，檢測人員需收集風力發電機組的設計圖紙、防雷設計方案、設備安裝記錄等相關資料。通過對這些資料的分析，了解風機的結構、防雷系統的設計思路以及各防雷組件的參數要求，為后續的檢測工作提供指導。例如，根據設計圖紙確定接閃器的位置和數量，依據防雷設計方案了解接地系統的設計要求。
檢測儀器校準與檢查：使用經過校準且在有效期內的檢測儀器，如接地電阻測試儀、絕緣電阻測試儀、等電位測試儀等。在檢測前，對儀器進行檢查，確保儀器能正常工作。例如，檢查接地電阻測試儀的電池電量是否充足，測試線是否有破損等。若儀器未經校準或存在故障，檢測結果將不準確，可能導致對風機防雷性能的誤判。
接地電阻測量：
測量點選擇：在風機的接地極引出線處選擇合適的測量點，一般每個風機的接地系統至少選擇 3 個測量點，以確保測量結果的準確性。測量點應清潔、無銹蝕，保證測試線與測量點接觸良好。
測量方法：采用專業的接地電阻測量方法，如三極法、四極法等。以三極法為例，將電流極、電壓極按照規定的距離布置在接地極周圍，通過接地電阻測試儀向接地極注入電流，測量電壓極與接地極之間的電位差，從而計算出接地電阻值。在測量過程中，要注意測試線的布置方向，避免與其他金屬物體交叉，以免影響測量結果。
接閃器檢查：
外觀檢查：使用望遠鏡或攀爬設備近距離檢查接閃器的外觀，查看是否有變形、損壞、銹蝕等情況。對于葉片上的接閃器，要重點檢查其與葉片的連接是否牢固，有無松動、脫落現象。例如，發現接閃器表面有明顯的銹蝕坑，可能會影響其導電性能，需進一步評估是否需要更換。
保護范圍復核：根據設計圖紙和相關標準，使用滾球法等方法復核接閃器的保護范圍。在復核過程中，要準確測量相關尺寸，確保計算結果的準確性。若發現保護范圍不符合要求，需分析原因并提出整改措施，如增加接閃器數量或調整其安裝位置。
電涌保護器檢測：
外觀與安裝檢查：檢查 SPD 的外觀是否有損壞、燒焦等跡象，查看其安裝是否牢固，接線是否正確。例如，SPD 的外殼有明顯的開裂，可能已失去保護功能，需及時更換；接線松動會導致接觸電阻增大，影響 SPD 的正常工作。
參數測試：使用專業的 SPD 測試儀器，按照操作規程測量 SPD 的最大持續運行電壓、標稱放電電流、殘壓等參數。在測試過程中，要注意安全，避免觸電事故發生。對于在線測試的 SPD，需在測試前確保其處于正常工作狀態，測試后檢查其工作狀態是否恢復正常。
數據整理與分析：對檢測過程中獲取的數據進行整理，將實際測量值與相關標準和設計要求進行對比分析。對于超出允許范圍的數據，要分析原因，判斷是設備本身問題還是檢測誤差導致。例如，若接地電阻測量值偏大，需進一步檢查接地極是否存在腐蝕、接地連接是否可靠等。
報告編制：根據數據整理和分析結果，編制詳細的防雷檢測報告。報告內容應包括風機的基本信息、檢測項目、檢測方法、檢測結果、存在問題及整改建議等。報告中的語言應準確、規范，檢測結果要清晰明了，整改建議要具有可操作性。例如，對于接閃器損壞的問題，在報告中明確指出損壞位置、程度，并建議更換相同規格的接閃器。
風力發電防雷檢測的關鍵指標與操作要點緊密關聯，準確把握關鍵指標是確保檢測工作有的放矢的基礎，嚴格按照操作要點執行檢測任務是獲取可靠檢測結果的保障。通過對這些關鍵指標的精準檢測和對操作要點的嚴格遵循，能夠及時發現風力發電防雷系統中存在的問題，采取有效的整改措施，從而提高風力發電系統的防雷性能，降低雷擊事故的發生概率，保障風力發電產業的安全、穩定、可持續發展。在未來，隨著風力發電技術的不斷發展和雷電防護技術的持續進步，風力發電防雷檢測的關鍵指標和操作要點也將不斷優化和完善，為清潔能源的發展提供更堅實的保障。
